小車疲勞預警系統

檢測司機的疲勞狀态并發出語音報警提示

l 高性能ARM CPU

l CMOS圖像傳感器

l USB 2.0/UART接口

l 電壓/ 電流/ 逆電壓保護電路及波紋電壓噪音*小化

l 臉部及瞳孔追蹤感知算法

l 獲得KC/CE/FCC認證及适用ROHS

主要功能

l 感知開車中睡眠和未注視前方及警報

l 紅外線LED，在夜間及隧道中也能感知

l 搭載特殊濾光鏡，消除光線的亂反射

l 感知眼鏡及太陽鏡

l 使用正常時有三種LED(綠色/藍色/紅色)顔色的工作顯示狀态

l 适用警報用微型喇叭

l 可适用(DC 12/24V)車

l MUTE 及 4階段聲音調整

l 敏感度3階段調整

l 移動識别，前方未注視MUTE功能

l 支援多樣USB飾品

l 可連接外裝GPS聯動功能

各部分名稱及功能

l 電源端子 : 連接點煙器電源線(DC 12/24V)

l 相機鏡片 : 實時感知司機運行狀态

l 運作狀态LED : 表示司機睡眠和未注視前方、臉部離脫等狀态(綠色/藍色/紅色)

l USB 端口 : 連接多樣USB飾物(LED**/ 振動裝置等)及固件升級

l 紅外線 LED : 夜間及隧道等暗處臉部認證用LED照明

l I/O 端口 : 外裝GPS及用于連接外部裝置的接口

l 功能開關 : 調整聲音及敏感度開關

- 短時間按一下，調整聲音(MUTE/1~4階段) 。

- 長時間按一下，調整敏感度(上: 階段3 /中:階段2 /下: 階段1)。

※ 在約20cm距離，用手擋住相機3秒時，伴随效果音，斷開/接通前方未注視警報音。

安裝産品時注意事項

l 安裝本産品**在平整場所，汽車熄火狀态下進行。

l 安裝所必要的構成品包裝在産品箱子内。确認好安裝方法後按預定的步驟安裝 。

l 注意不要安裝在影響司機視野的地方。

l 安裝在安全，明亮的地方。

l 相機要安裝在要容易識别到臉部的地方。

l 安裝前必須去除相機鏡片保護塑料膜。

l 不要設置于安裝氣囊的地方。

l 盡可能隐藏電源線。即美觀，又提高安全性。

選定安裝位置

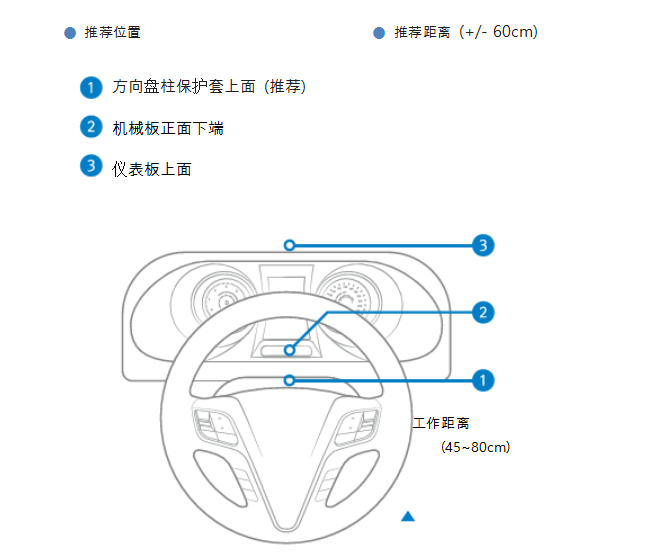

l 參照下圖， 根據不同的車輛選定适當的安裝位置。

l 設置在司機能夠凝視正面的姿勢下側。

l 調整爲 産品與司機臉部(雙眼)位置成水平。

安裝方法

l 首先把安裝支架用固定用螺絲把主機安裝好。(根據安裝位置，調整3段高低)

l 清掃選定安裝的位置。

l 支架底部貼上雙面膠，安置在選好的位置上。

l 調整相機鏡頭，讓鏡頭能看到人的眼睛。

l 位置調整結束後，要擰緊支架上的固定螺絲。

l 結束安裝。
