主動安全預警系統-一體機
主動安全預警系統-一體機，解決工業車輛盲區帶來的作業風險，本系統同時兼具了360°全景影像系統，4G北鬥主動安全預警，顯示器，ADAS防碰撞預警，疲勞駕駛預警，雷達預警等功能模塊
3配件清單
序号 | 名稱 | 規格型号 | 數量 | 單位 | 備注 |
1 | 控制器主機 | KT-AIO-E2H4 | 1 | 台 | 标配 |
2 | 主機線束 | 提供電源接口、CAN接口、1路TTL應用串口、4路視頻輸入及4路信号檢測（高有效）、預留一路對外12V/24V輸出（複用接口，默認爲24V） | 1 | 條 | 标配 |
3 | 攝像頭 | 720p/1080p航空頭 | 4 | 個 | 标配 |
4 | 聲光報警器 | 輸入電壓12V | 1 | 個 | 選配 |
5 | 前攝像頭延長線 | 長度待定 | 1 | 條 | 加裝選配 |
6 | 後攝像頭延長線 | 長度待定 | 1 | 條 | 加裝選配 |
7 | 左攝像頭延長線 | 長度待定 | 1 | 條 | 加裝選配 |
8 | 右攝像頭延長線 | 長度待定 | 1 | 條 | 加裝選配 |
4結構尺寸
4.1 産品外觀圖
一體機背面 一體機支架

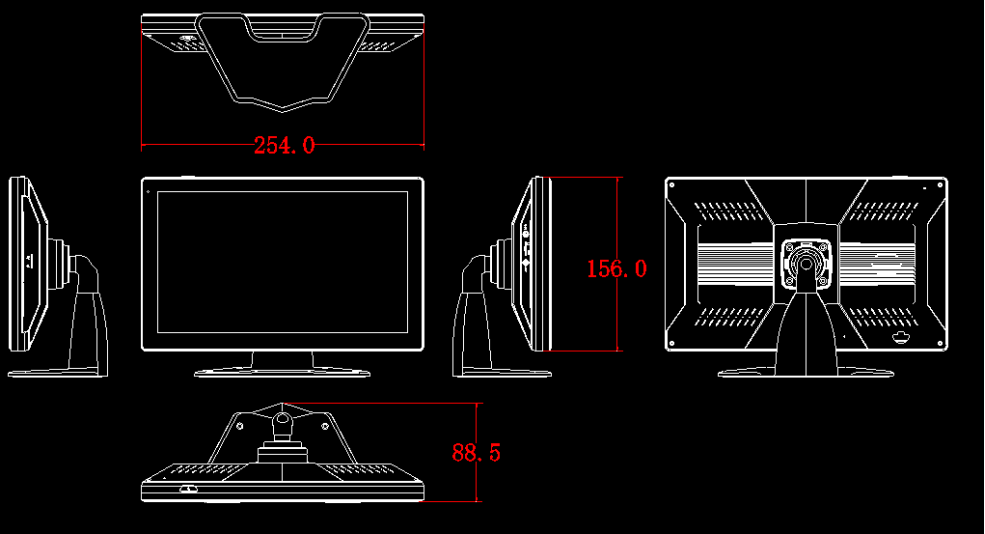

4.2 一體機結構尺寸
單位：mm
5技術參數
5.1 一體機主機參數
序号 | 功能描述 | 硬件規格參數 | 備注 |
1 | CPU | 内核：ARM Cortex-A7 雙核，主頻：≥1.6GHz NPU:1.5TOPS | |
2 | 内存 | 1GB | |
3 | flash | 8GB eMMC 5.1 | |
4 | 工作電壓 | DC 9V~32V，默認DC24V | |
5 | 工作功耗 | 不帶攝像頭≤10W；帶攝像頭≤16W | |
6 | 工作溫度 | -20℃~70℃ | |
7 | 視頻輸入 | 支持4路+（預留）2路 AHD信号接入 | |
8 | 視頻顯示 | 1280x720，60fps | |
9 | 音頻 | 1通道錄音；1通道回放 | |
10 | 交互方式 | 觸控一體屏 | |
11 | 開關量檢測 | 4路，默認高有效 | |
12 | CAN | 1路CAN 2.0 | |
13 | 串口 | 預留1路TTL串口 | |
14 | TF卡存儲 | 1張TF卡，TF卡存儲（CLASS 10），支持256GB | |
15 | 4G通訊 | 預留4G全網通 | |
16 | 定位 | 預留GPS、北鬥雙模定位 | |
17 | 功率輸出 | 1 x 24V/12V@500mA |
5.2攝像頭參數
序号 | 名稱 | 規格 |
1 | 方案 | 1080P-魚眼攝像頭 |
2 | 傳感器 | 1/2.9" 2.0 Megapixel Cmos |
3 | 芯片 | GC2053 + FH8536 |
4 | 視頻輸出格式 | AHD;PAL & NTSC |
5 | 視場角度(D/H/V) | 水平 200° |
垂直 110° | ||
對角 200° | ||
6 | 視頻像素 | 1920 * 1080（AHD） |
7 | 視頻幀率 | 25/30fps |
8 | 信噪比 | ＞46dB |
9 | 降噪 | 2D/3D DNR |
10 | 工作電壓範圍 | DC 9V ~ 16V |
11 | 額定工作電壓 | DC 12V |
12 | 額定功耗 | < 1W |
13 | 防護等級 | IP67 |
14 | 工作溫度 | -30 ~85 ℃ |
15 | 存儲溫度 | -40 ~ 95 ℃ |
6性能指标
6.1 系統電磁兼容性能
序号 | 試驗名稱 | 執行标準 | 結果滿足 |
1 | 靜電放電（ESD） | ISO10605-2008，level 3 | 等級B |
2 | 沿電源線電瞬态傳導抗幹擾（CI） | ISO7637.2-2004 2a、3a、3b、5b滿足等級A； 1、2b、4滿足等級C； | 等級A/等級C |
3 | 耦合到非電源線的電瞬态發射抗幹擾（CI） | ISO7637.3-2007 CCC：快a、快b | 等級A |
4 | 傳導發射（CE） | GB/T 18655-2010，level 3 電壓發，電流法 | 符合level 3限值要求 |
5 | 輻射發射（RE） | GB/T 18655-2010，level 3 | 符合level 3限值要求 |
6 | 輻射抗幹擾（RS） | ISO 11452.2-2004，75V/m | 等級A |
6.2 系統氣候環境适應性能
序号 | 試驗名稱 | 執行标準 | 結果滿足 |
1 | 低溫存儲 | -40℃/24h | 等級A |
2 | 低溫運行 | -20℃/24h | 等級A |
3 | 高溫存儲 | 85℃/48h | 等級A |
4 | 高溫運行 | 70℃/96h | 等級A |
5 | 高溫耐久 | 70℃/30days | 等級A |
6.3 系統防護性能
序号 | 試驗名稱 | 執行标準 | 結果滿足 |
1 | 耐振動試驗 | GB/T 28046.3-2011_4.1.2.8，3×32h | 等級A |
2 | 機械沖擊試驗 | GB/T 28046.3-2011_4.2 | 符合要求 |
3 | 自由跌落試驗 | 非屏幕面1米/1次 | 符合要求 |
4 | 防塵試驗（攝像頭） | IP6KX | 等級A |
5 | 防水試驗（攝像頭） | IPX9K，IPX7 | 等級A |
6 | 碎石沖擊（攝像頭） | ISO11124-2，50g/100kPa | 等級A |
7 | 鏡頭耐磨（攝像頭） | 100kPa/500循環 | 符合要求 |
8 | 線束拉脫力（攝像頭） | 40N | 等級A |
